Teknik Resim Örnekleri 9

TEKNİK RESİM ÖRNEKLERİ 12

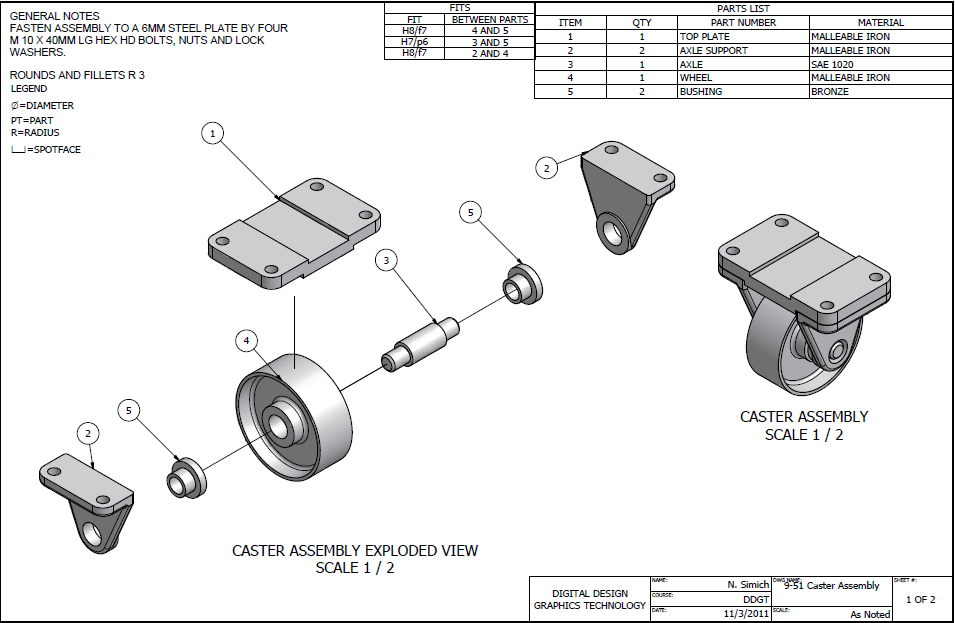

Teknik resim örnekleri seri yazılarına kaldığı yerden devam edelim. Gelen talepler doğrultusunda farklı örneklere yer vermeye çalışıyorum. Bu örneğimizde küçük bir tekerlek montajının teknik resmi verilmiştir. Montaj teknik resmide verildiğinden gayet basit ama güzel bir çalışma olduğunu düşünüyorum.

Zaman zaman imalata yönelik ve zor teknik resimler isteyen arkadaşlar oluyor. Bu örneğimiz zor mu kolay mı onu bilemiyorum ama farzedin ki küçük tekerlek imalatı yapıyorsunuz. Bu işinizi görmez mi? 🙂 Sağlıcakla kalın.


teknik resim örnekleri 17



teknik resim örnekleri 18

 Kaynak : N.Simich
