Teknik Resim Örneği – 16

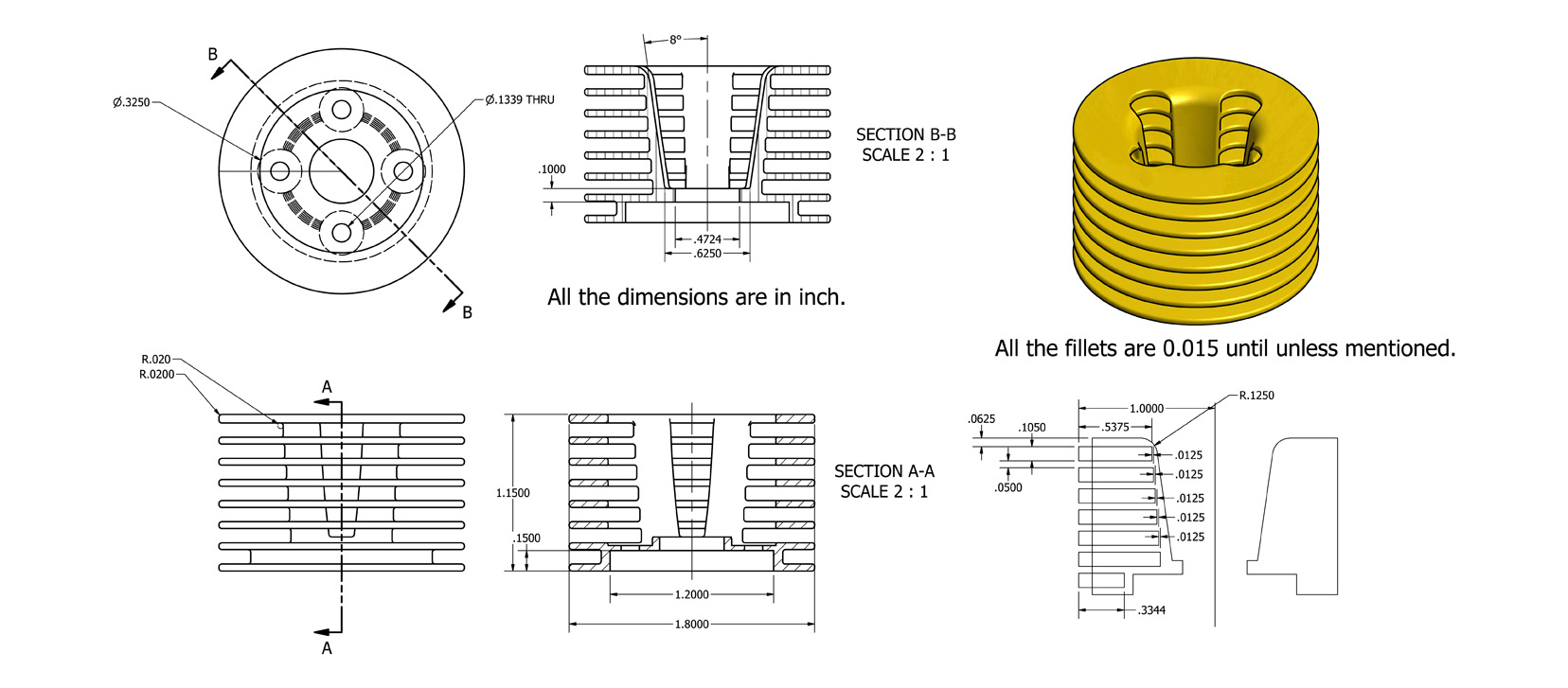

Teknik resim örnekleri seri yazılarının 16. sı ile karşınızdayım 🙂 Bu örnekte motor blogunun bir parçası verilmiştir. Resimden de anlaşılacağı üzere örnek de ölçülendirmeler inch ölçü biriminden verilmiştir. (resim üzerine tıklayarak büyütebilirsiniz.)

Uygulamanın Solidworks çizimine aşağıdaki videoda ver verilmiştir. Eğer göz atmadıysanız diğer teknik resim örnekleri seri yazılarına da bir göz atmanızı tavsiye ederim. Faydalı olması ümidiyle.

teknik resim örnekleri 20



Kaynak : Srivastava
