Teknik Resim Örnekleri – 8

Teknik resim örnekleri seri yazılarım ilgi çekiyor olacak ki bir çok arkadaştan ‘e hadi artık devamı yok mu?’ şeklinde emailler aldım. Elbetteki teknik resimlere devam edeceğim. Son zamanlarda ki iş yoğunluğum nedeniyle yazılarımı eskisi kadar sık güncelleyemiyorum.

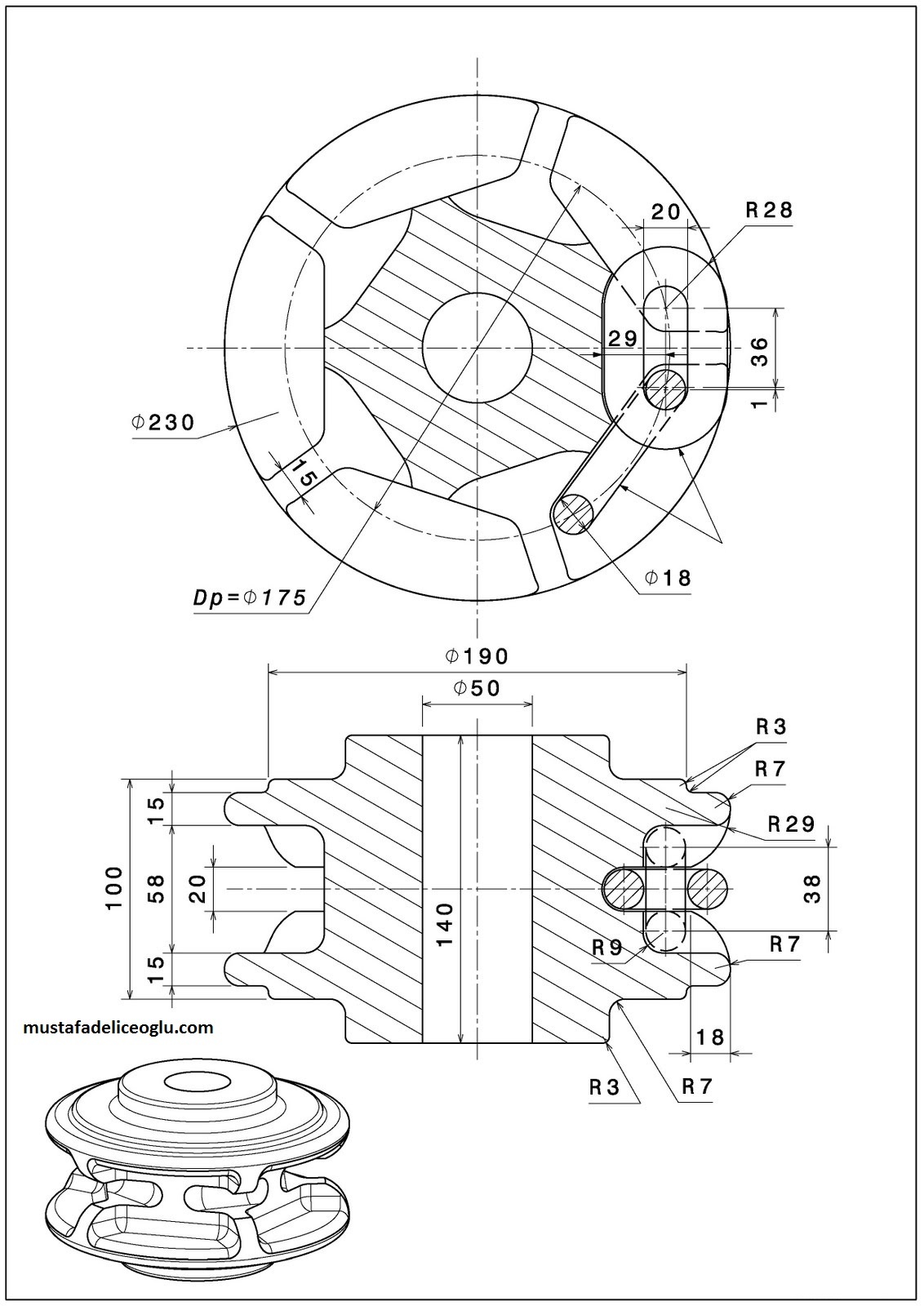

Gelen istekler doğrultusunda imalata yönelik ve biraz daha zorlayıcı teknik resimlere de yer vereceğim. Fakat zorluk derecesi kişiye göre değişeceği için zor-kolay ayrımı yapmadan örneklere devam edeceğim.Şimdi ki örnek bir kasnağın teknik resmi.

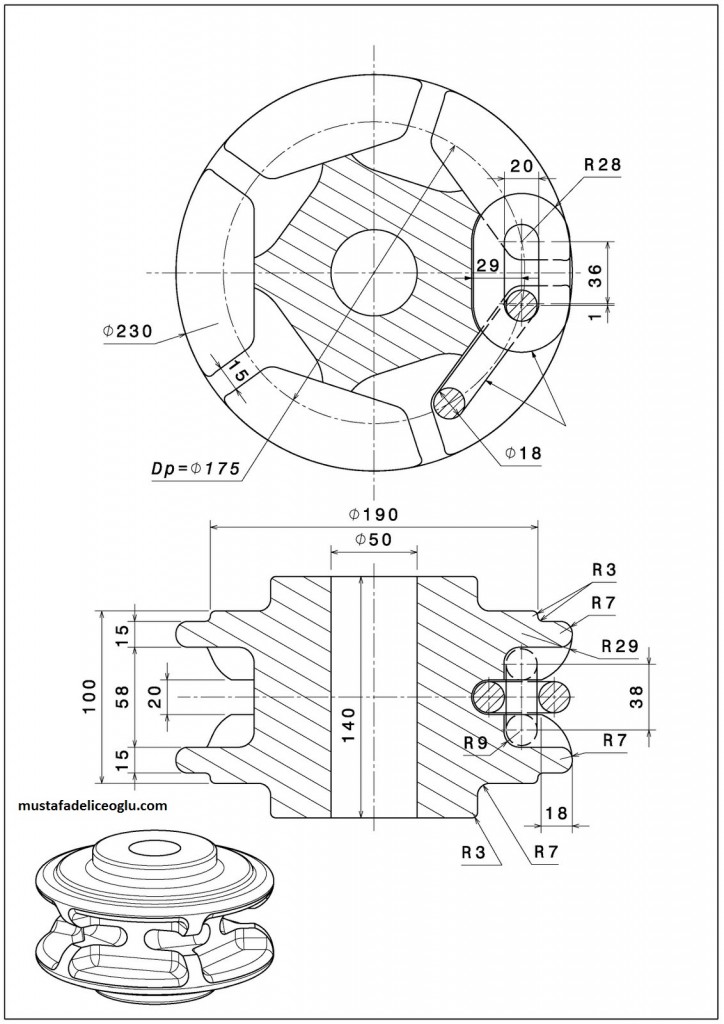

kasnak teknik resim



Bu sefer sizden bir ricam olacak 🙂 Bu teknik resim için yaptığınız çalışmayı (solidworks,catia vs..) iletişim formu aracılığı ile bana gönderebilir misiniz? Ortaya çıkan sonuçları merak ediyor ve yayınlamak istiyorum. Ayrıca sizden gelen teknik resimlere de yer verebiliriz. İyi çalışmalar dilerim.

Kaynak: Ciri
