Teknik Resim Örnekleri 7

Teknik resim örnekleri seri yazıların 7.siyle karşınızdayım. Eğer halen el ile çizimin yapıldığı bir okuldaysanız ve örnek arıyorsanız bu örnek sizi zorlayacaktır. Diğer teknik resim örneklerinize göz atmanızda fayda var. Bu örnekte papağan pense olarak bilinen fort pense var. Solidworks, catia yada benzeri tasarım programı üzerinde çalışıyor ve alıştırma yapmak istiyorsanız tam size göre bir alıştırma olacaktır.

teknik resim örnekleri 11

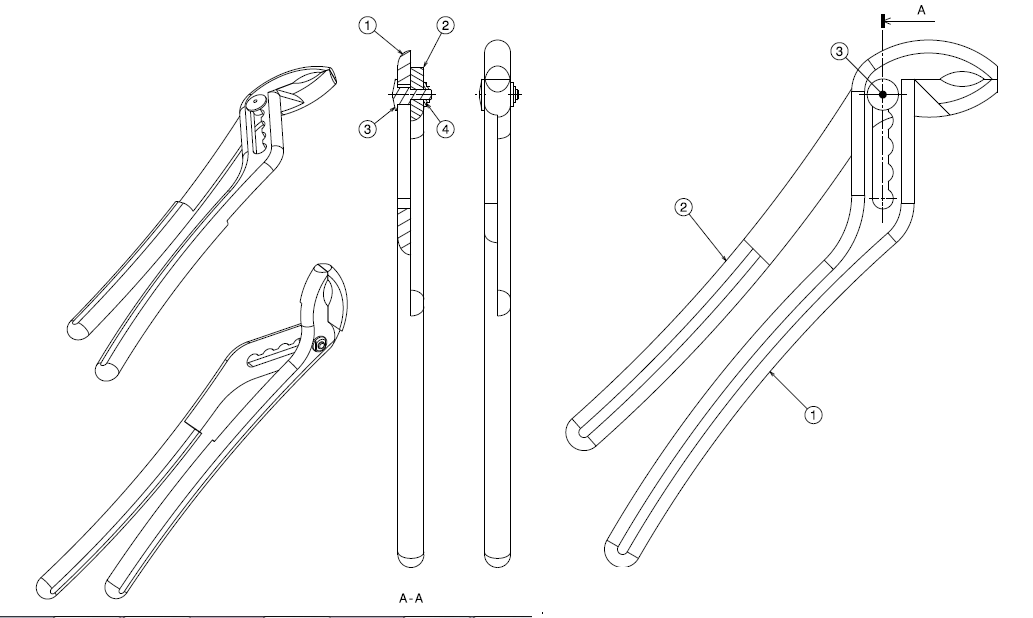

Yukarıda görüldüğü üzere alıştırmamız 4 parçadan oluşuyor. Şimdi tek tek parçaların teknik resimlerini verelim;

1-) 1. parçanın teknik resmi

teknik resim örnekleri 12

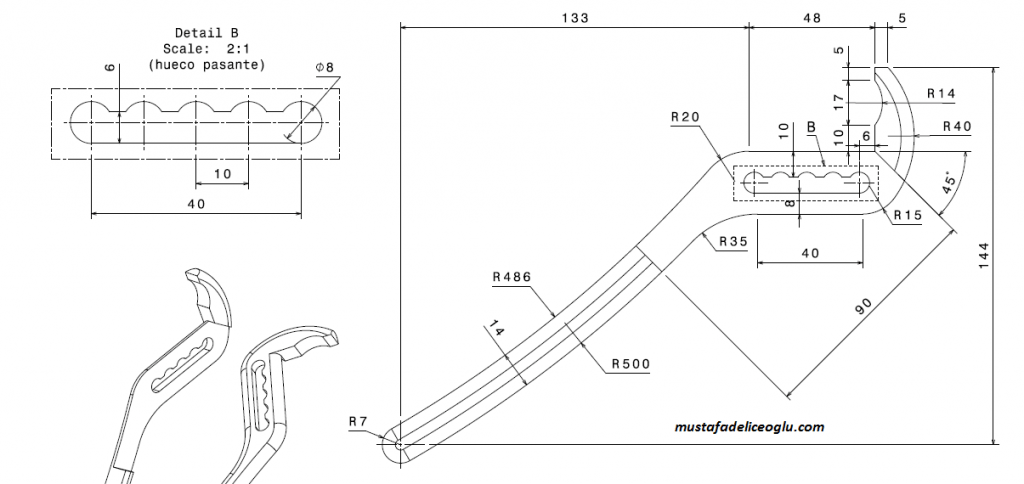

2-) 2 nolu parçanın teknik resmi

teknik resim örnekleri 13



3-) 3 ve 4 nolu parçanın teknik resimleri

teknik resim örnekleri 14



Güncel olarak örnekler vermeye devam edeceğim. Yazılarımdan haberdar olmanız için yandaki abone ol kısmından() email listeme kayıt olabilirsiniz. Son olarak eğer halen bakmadıysanız diğer teknik resim yazılarını da ziyaret etmenizi tavsiye ederim. Saygılarımla   😀

teknik resim örnekleri 15
