Alıştırma yapmak için teknik resim örnekleri arayan arkadaşlar hep aynı şeylerle karşılaşacaktır. Çoğu aynı kaynaktan türeyen teknik resimlere yenilerini eklemeye çalışıyorum. Daha önceki yazımda bir kaç teknik resim örnekleri vermiştim. Aklıma düştükçe yenilerini eklemeye devam ediyorum.Resimler üzerine tıklayarak büyütebilirsiniz.Saygılarımla.
TRS Örnek -1

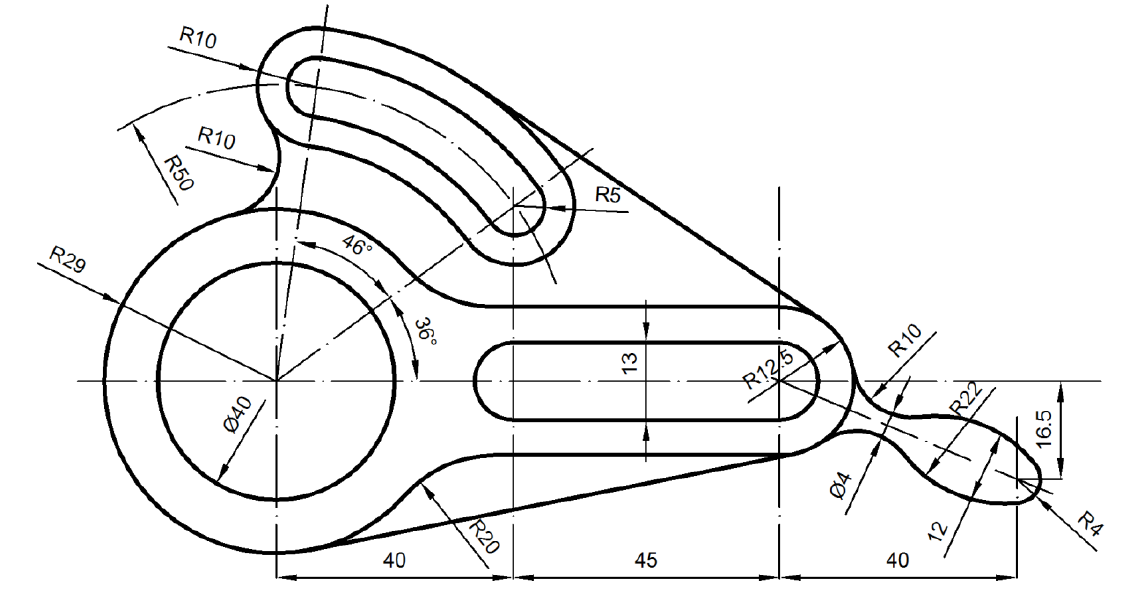

TRS Örnek -2

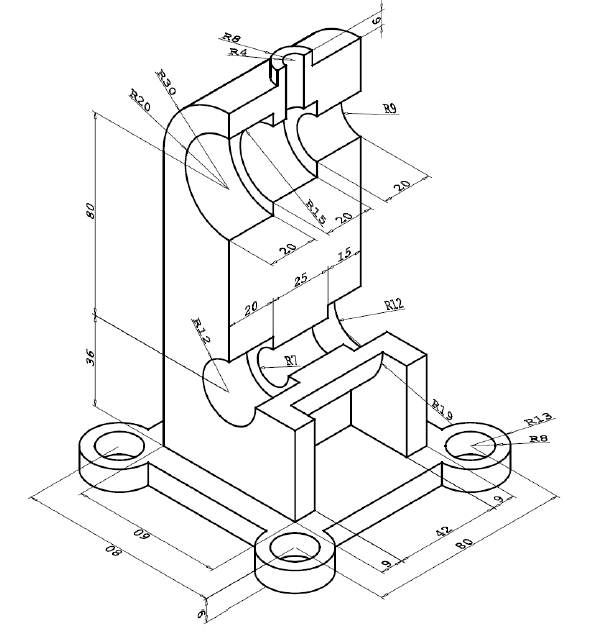

TRS Örnek -3
Copyright © 2020 | Mak.Müh.Mustafa Deliceoğlu tarafından oluşturulmuştur.Herhangi bir içeriği kullanmak isterseniz ne mutlu bana. Ancak kaynak göstermeniz şartıyla:) Solidworks kursu ankara, Autocad Kursu Ankara,Sharpcam. Mak.Müh.Mustafa DELİCEOĞLU
Solidworks döndürerek kesme ( revolved cut ) uygulaması için güzel bir uygulama. Bu uygulamada ; Döndürerek katı oluşturma Döndürme ile...
ya bu örnek 2’de sağ en alt vazo gibi olan kısmı bie türlü çizemedim yardımcı olur musunuz hangi komutları kullancaz
iskender senin sorunun cevabını söylüyorum.
Öncelikle x ekseninde 40 y ekseninde -16,5 merkezde R4 dairesini çizeceksin. Sonra R12.5 olan daireden senin yeni çizdiğin R4 dairesinden merkezlerden geçecek şekilde bir çizgi çizeceksin.Çizdiğin bu çizginin orta noktasına R4 daire çizeceksin.Ve sonrasında en son çizdiğin R4 dairesinden R12.5 dairesine R10 luk tan tan ları çizeceksin.Daha sonrasında R4 ten diğer R4 e arcları R22 olan yayları çizeceksin.
Hocam merhaba yazdıklarınızı yaptım ancak bir yanlışlık var galiba olmuyor videosunu çekerek veya anlatarak o uc kısmın nasıl yapıldığını gösterirseniz çok sevinirim
